--我國大中型企業的逐年增多，電力工業迅速發展，電網日趨復雜、多樣，而而而而且同一電壓（V）（V）（V）等級、不一樣電壓（V）（V）（V）等級之間聯系也非常緊密，在這種情況下，正確的倒閘便尤為重要。

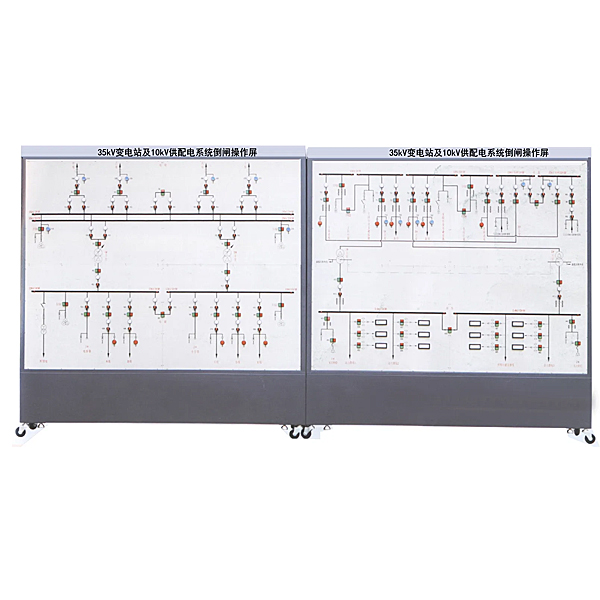

“35kV變電站及10kV供配電系統倒閘實操屏”是針對變電站倒閘實操而專門研制的實驗裝置。本系統含35kV、10kV和0.4kV三個電壓（V）（V）（V）等級：35kV設定有4路進線，雙母帶聯絡；10kV側應用單母分段，兩入兩出，環網供電；0.4kV側應用單母分段，并設定有備用發電系統。在此經經經典型35kV變電站模型上，學生可以實行各種工況下的倒閘實操。變電站的電壓（V）（V）（V）等級和結線方法也可以按照用戶要求設計。因此本裝置適合各類職業院校供配電類、電力公司、職業技能培訓部門等機構的培訓、考核。

二、 特 點

1. 真實性:裝置元件布置、開關實操全部參考了工程實際,為各專業崗位創造真實的環境

2. 模型塊化設計：裝置以單片機或plc為核心，將開關的集合模型塊單元化設計,可拓展性強

3. 形象性:裝置配備裝備裝備了有聲光系統,可以有效提升實驗、考核效果

4. 軟硬集合：裝置配備裝備裝備有后臺系統，客戶可選購?fù)瓿蛇b測、遙控

三、 技術功能數值參考規格

1. 寫入電源：一相三線～220V±10%  50HZ

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+50℃

3. 裝置容量（KV）（KV）（KV）：＜1.5kVA

4. 外觀尺寸：4000mm×2200mm×500mm

四、 實驗項目

1. 系統運行方法變換倒閘實操

2. 線路停電倒閘實操

3. 線路送電倒閘實操

4. 出線開關從運行狀態轉檢修倒閘實操

5. 出線從檢修狀態轉冷備用倒閘實操

6. 出線從冷備用轉熱備用倒閘實操

倒閘實操考核實驗裝置,發動機拆卸裝配維修實驗裝置

一、設備簡介
該教學設備應用 電控汽油發動機總成(易于拆卸裝配)的拆卸裝配翻轉臺架和運行檢驗測量試驗控制臺兩部分含有概括。拆卸裝配翻轉臺架提供學生實行發動機拆卸和裝配實驗。裝配好發動機后與運行檢驗測量試驗控制臺對接，可起動運行發動機，檢驗測量試驗發動機的裝配效果。
二．功能特別點
1.實驗臺實操實操操作面板上繪有彩色噴繪電子線路圖，學生可直觀對照電子線路圖和電控汽油發動機實物，認識和解析控制系統的作業原理；
2.實驗臺由拆卸裝配翻轉臺架和運行檢驗測量試驗控制臺兩部分含有概括。
拆卸裝配翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆卸裝配架含有概括，運行檢驗測量試驗控制臺由控制實操實操操作面板、發動機電控單元、冷卻系統、供油系統、蓄電池等含有概括；
3.帶有減慢速度機的拆卸裝配翻轉臺架可做軸向隨意角度的翻轉和靜止，可便利地實行拆卸和裝配實驗，下部放置接油盤，便利小零件、水及油的收集，做到三不落地；
運行檢驗測量試驗控制臺架裝配備裝備裝備有起動運行發動機全部的部位件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆卸裝配翻轉臺架實行油路、電子線路、水路、氣路的對接，可運行發動機(加快速度/減慢速度/怠速工況正常）、檢驗測量試驗發動機裝配的效果；
4.實驗臺實操實操操作面板上繪有彩色UV平實操實操操作面板噴繪電子線路圖，學生可直觀對照電子線路圖和發動機實物，認識和解析控制系統的作業原理；
5.實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色系統電子線路圖，實驗臺實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等；
實驗臺實操實操操作面板上裝配備裝備裝備有汽車儀表、燃油壓力表、真空壓力表，可就地就地就地實時顯露發動機轉動速度、噴油壓力、進氣岐管壓力等功能數值改變；
