發動機潤滑系統示教實驗臺,通信系統原理實驗平臺

一、設備簡介

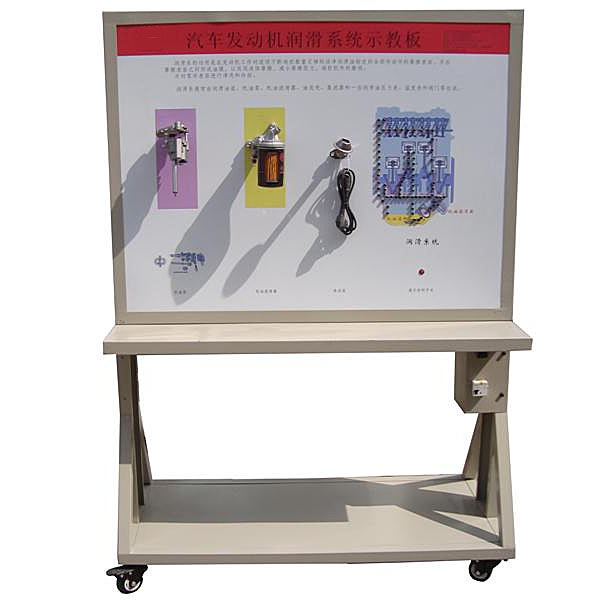

該設備應用   汽油發動機潤滑系統實行解剖處置整理，全面展示發動機潤滑系統的內外構造(各部位件齊全，剖面位置合理)。并輔以彩色發動機潤滑系統構造原理圖，可有效增強教學效果。
適用來中高等職業學校和培訓機構對發動機潤滑系統的構造，作業原理等動態教學演示需求。
二、功能特別點
1.對潤滑系統實行解剖處置整理，各剖面噴涂不一樣顏色，全面展示發動機潤滑系統的內外構造。
2.示教板實操實操操作面板應用耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖；學生可直觀對照發動機潤滑系統構造原理圖和實物，認識和解析發動機潤滑系統的作業原理。
3.示教板實操實操操作面板上裝配備裝備裝備有不一樣顏色的LED燈，經過LED燈順序閃爍方法，可動態演示潤滑油在發動機油路中的流向。
4.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗滑潤系統各電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有40cm左右的桌面，便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
6.示教板作業應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
7.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認識、拆卸裝配演示、實戰實操。
1、零件認識：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維（3D）（3D）（3D）模型與零件名稱，隨意零件均可實行360°旋轉
2、拆卸裝配演示：內置2個案例，將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱，設定有拆卸與裝配按鈕，功能由系統自動完成軸系構造拆卸與裝配。三維（3D）（3D）（3D）場景均可實行360°全方位旋轉、放大、縮小、平移。
3、實戰實操：三維（3D）（3D）（3D）零件整齊擺放于桌面，由學生手動選用對應的零件并位移至軸系構造上，擺放順序正確而而而且位置正確時零件才能裝配上去，設定有重新開始按鈕，便利學生重新實行虛擬實驗。將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱。
C、常見機械機構設計與擬真可選鉸鏈四桿機構設計與解析、I\II型曲柄搖桿機構設計與解析、偏置曲柄滑塊機構設計與解析、曲柄擺動導桿機構設計與解析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能寫入相對應的功能數值，由系統自動計算功能數值，并可實行動作擬真和自動測測測繪制作作作彎彎彎曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模仿）8種
E、汽油機發動機的虛擬拆卸裝配可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設定有拆卸按鈕、裝配按鈕、重新開始、分解查看按鈕，將鼠標位移到某一零件位置時，該零件自動放大，并顯露零件名稱，功能由系統自動完成軸系構造拆卸與裝配。使用分解查看按鈕時，曲軸箱或配氣系三維（3D）（3D）（3D）模型自動展示爆炸圖，可實行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維（3D）（3D）（3D）零件均整齊擺放于桌面，均由學生手動選用對應的零件并位移至機構上，當擺放順序正確而而而且位置正確時零件才能裝配上去，設定有重新開始按鈕，便利學生重新實行虛擬實驗。將鼠標位移到某些零件位置時，自動顯露零件名稱。



發動機潤滑系統示教實驗臺,通信系統原理實驗平臺

本實驗箱是依據全國電子類統編教學圖紙文檔實驗指導書及實驗指導書《通信原理》和《通信原理實驗》的內容精心設計而成的綜合實驗系統。實驗內容充實、豐富、完整。板面圖示清晰，便利接線和測量試驗。

一、主要功能含有概括

1、提供直線DC穩壓電源±15V／0.5A；±6V／0.5A；±12V／0.5A，共六路。

2、CPU微處置整理器及電子線路連連連接口含有概括系統的總控制器

3、8位數碼管用來顯露系統的實驗狀態和成果

4、16個按鍵的薄膜鍵盤用來設定信號和實驗方法

5、用CPLD設計的多種數字信號產生電子線路

6、幀同步信號識別提取電子線路

7、偽隨機碼、特殊碼產生電子線路

8、低頻正弦波信號發生器

9、CPU微處置整理器及電子線路連連連接口

10、抽樣定理和脈沖調幅(PAM)電子線路模型塊

11、脈沖編碼調制(PCM)電子線路模型塊

12、增量調制(M)編譯碼電子線路模型塊

13、移相鍵控PSK解調接收和調制發送電子線路模型塊

14、HDB3碼形變換電子線路模型塊，有分時鐘、編碼、解碼三部分

15、FSK電力線載波通信電子線路模型塊

16、數字通信系統ADPCM時鐘、ADPCM寫入輸出、ADPCM接收、ADPCM發送電子線路模型塊。

17、用電安全與觸電急救虛擬擬真系統

系統應用二維與三維（3D）（3D）（3D）集合的虛擬畫面，教導學生用電的安全和急救方法，系統內設定有一相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，一相觸電分維修帶電斷線、維修插頭座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法應用應用3D虛擬擬真技術展示，經過渲染和潤色，使模型看起來與真實部位件一般無二，畫面逼真。經過實驗能夠?qū)W生實行實驗室安全用電教育，提升學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處置整理電氣事故的實用實操措施，減少電氣事故的發生。

二、實驗內容

1、多種數字信號產生及形成實驗

2、幀同步信號識別、提取與解析實驗

3、偽隨機碼、特殊碼查看測量解析實驗

4、同步正弦波信號產生與應用實驗
